NHR-7600/7600R系列液晶流量积算控制仪/记录仪

NHR-7600/7600R系列液晶流量积算控制仪/记录仪

NHR-7600/7600R系列液晶流量积算控制仪/记录仪对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，对气体、液体和蒸汽流量进行过程监测，总量累积及定量控制，同时可与V锥等多种流量传感器配套使用。

详细介绍

 流量(热能)积算控制仪适合于对气体、液体和蒸汽等介质的流量进行过程监测；热(冷)量积算控制仪适用于水暖等供热系统及空调计量热交换系统，对传热、传质实现在线计量，从而为企业能源管理、能源消耗计量、技术经济提供依据；天然气流量积算控制仪根据中石油最新模型(关于天然气组分的压缩因子的算法)，增加了天然气体积热能的测量，使天然气测量更准确适用于贸易结算，是基于对以甲烷为主要成分的混合气体，以完全符合SY/T6143-2004《用标准孔板流量计测量天然气流量》标准执行。
   ★万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
   ★仪表具有贸易结算功能，可设置小流量补足、停电补足、信号断线补偿功能、报表功能、停电/上电记录功能、报表功能、总掉电时间和总掉电次数记录功能，同时具有良好的“防盗”功能。
   ★内置多种流量积算公式，可配涡街、孔板、喷嘴、电磁以及V锥等多种流量计使用。
   ★可对测量介质进行定量控制，带手/自动启动、停止、清零功能。
   ★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
   ★支持RS232C打印功能，具有手动打印、定时打印功能。
   ★带DC24V馈电输出，为现场变送器配电。
   ★带USB数据转存功能和SD卡扩展功能，通过U盘备份历史数据、报表数据以及掉电记录。
   ★输入、输出、电源、通讯相互之间采用光电隔离技术。

1415954936304105.gif 仪表面板
1.gif 2.gif 3.gif
160*80mm(A型) 80*160mm(B型) 96*96mm(C型)
4.gif ①显示面板
②USB、SD接口
④光标下移键
⑤光标上移键
⑥光标左移键
⑦光标右移键

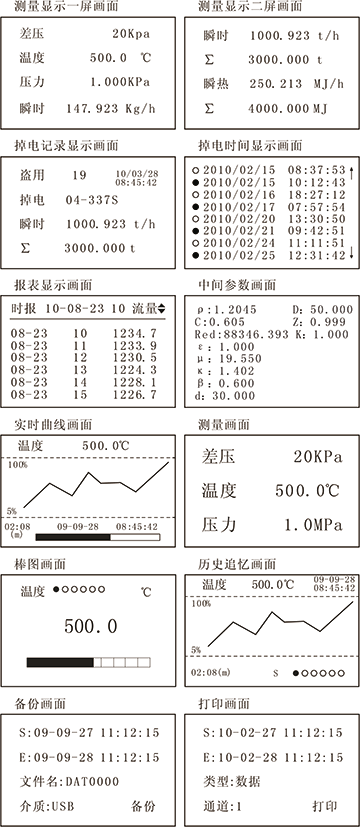

1415954936304105.gif 简易画面指示


1415954936304105.gif 接线图

注1：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。

   注2：横竖式仪表后盖接线端子方向不一样，见示意图1。


1415954936304105.gif仪表选型

NHR-76 □-□-□-□-□液晶流量积算控制仪
       ① ② ③ ④ ⑤

NHR-76 □R-□-□-□-□液晶流量积算记录仪
       ①  ② ③ ④ ⑤

①类型 ③报警输出（备注1）
代号 类型 代码 报警通道(继电器接点输出)
01
02
10
30 		单路无补偿流量积算仪
温压补偿流量积算仪
热(冷)量积算仪
天然气流量积算仪 		X
1
2
3
4
5
6 		无输出
1限报警
2限报警
3限报警
4限报警
5限报警
6限报警
②规格尺寸
代码 宽*高*深
A
B
C 		160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
④供电电源
代码 电压范围
A
D 		AC/DC 100～240V(AC/50-60Hz)
DC 12～36V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1) 通讯输出/外部事件输入
代码 输出通道 代码 通讯接口/外部事件输入
1
2
3
4 		1路变送输出
2路变送输出
3路变送输出
4路变送输出 		D1
D2
D3
Y 		RS485通讯接口(Modbus RTU)
RS232通讯接口(Modbus RTU)
RS232C打印接口
启动、停止、清零
馈电输出
代码 馈电输出（输出电压)
1P
2P 		1路馈电输出
2路馈电输出
如“2P（12/24）”表示第一路12V，第二路24V馈电输出。
适用于带记录的仪表
USB转存功能 扩展功能
代码 转存功能 代码 扩展功能
U USB卡转存（U盘） SD SD卡扩展(Micro SD卡)
备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤6；如果仪表选择频率信号输入时，变送输出最多只能选择两路，变送输出+报警输出≤4。
2、压力补偿通道输入类型只选择电压或电流信号，流量通道输入类型只选择电压、电流或者频率输入。
3、NHR-7630系列仪表必须设置天然气组份才可使用。
4、仪表型号举例：
   例1：NHR-7602R-C-4-A-2/1P(流量、压力输入信号4～20mA，温度输入信号PT100，两路4～20mA输出)
   含义：温压补偿输入流量仪，带记录功能，96*96*110mm的规格尺寸，4限报警输出，AC100～240V供电，2路变送输出，1路馈电输出。
箭头.gif输入信号类型(订货时请在选型后备注信号类型)
信号类型 量程范围 信号类型 量程范围
B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1
BA2 		400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃
-50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃
-200.0～600.0℃ 		0～400Ω线性电阻
0～20mV
0～100mV
0～20mA
0～10mA
4～20 mA
0～5V
1～5V
0～10V(不可切换)
0～10mA开方
4～20mA开方
0～5V开方
1～5V开方
频率F 		-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
0～10KHz
箭头.gif输出信号类型(订货时请在选型后备注信号类型)
输出信号类型 4-20mA 1-5V 0-10mA 0-5V 0-20mA 0-10V(特殊定制)
输出1、2负载电阻RL RL≤480Ω RL≥250KΩ RL≤960Ω RL≥250KΩ RL≤480Ω RL≥4KΩ
输出3、4负载电阻RL RL≤380Ω RL≥250KΩ RL≤760Ω RL≥250KΩ RL≤380Ω RL≥4KΩ
