★可选择8路或16路万能信号输入，各输入通道信号互不干扰。
    ★报警方式可选择“统一报警输出”、“分别报警输出”。
    ★变送输出方式可以选择“统一变送输出”、“分别变送输出”；每路变送输出之间采用隔离技术从而提高抗干扰性。
    ★仪表可同时连接分别报警和分别变送副机，即同时实现了分别报警和分别变送功能。
    ★仪表通信数据刷新周期2秒/16路。
    ★可同屏选择大、小字体信号显示和报警状态显示。
    ★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
    ★仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
    ★带DC24V馈电输出，为现场变送器配电。
    ★输入、输出、电源、通讯相互之间采用光电隔离技术。

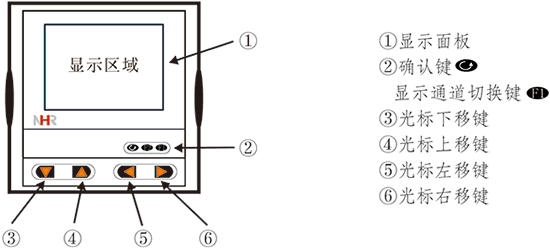

仪表面板

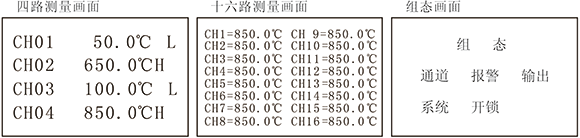

简易画面显示

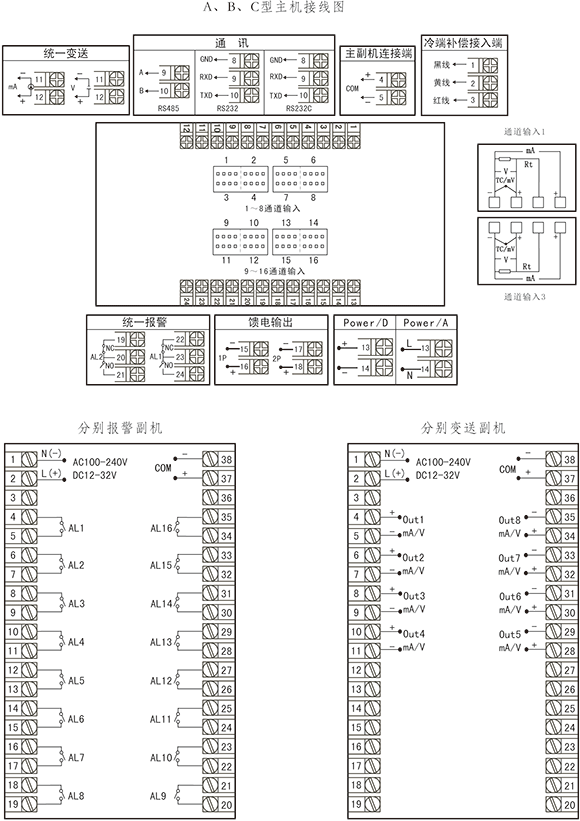

仪表接线图

仪表选型


★备注：
    1、选型时请根据接线图来选择功能，有的功能在同组端子上只能选择其中一种功能。
    2、分别报警输出最多16路，分别变送输出最多8路
    3、仪表型号举例：
          例1：NHR-7712-A-1-A-1/D1(统一报警输出/统一变送输出)
          例2：NHR-7722-B-1-D(统一报警输出)
          例3：NHR-7712-A-2-A-1P(16限报警输出)
          例4：NHR-7712-C-X-A-2/D1(8路变送输出)
          例5：NHR-7722-A-2-A-2/1P(16限报警输出/8路变送输出)

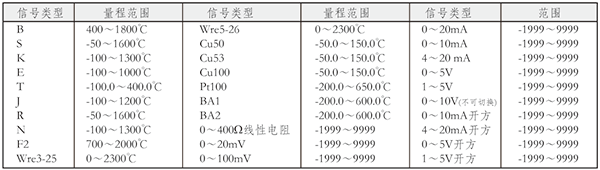

★：输入信号类型（订货时请在选型后备注信号类型）

★：模拟量输出信号类型（订货时请在选型后备注信号类型）
