NHR-8700/8700B系列48路彩色/蓝屏数据采集无纸记录仪
NHR-8700/8700B系列48路彩色/蓝屏数据采集无纸记录仪用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。48路万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等）。
详细介绍
| 功能特点 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
★7英寸800*480点阵宽屏TFT高亮度彩色图形或蓝底白字液晶显示，LED背光、画面清晰、宽视角。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 主要技术指标
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1.输入信号：最多48通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。 2.信号类型： 标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V； 标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA； 毫伏信号：0～20mV、0～100mV、±20mV、±100mV； 热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26； 热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2； 线性电阻信号：0～400Ω； 3.精度：±0.2％FS。 4.采样周期：1秒。 5.存储容量：内部Flash存储器容量64M Byte。 6.记录时间：12通道，64M Byte容量。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
存储长度（不断电连续记录）的计算： 24天（间隔1秒时）- 5825天（间隔240秒时） 计算公式：记录时间（天）=  （注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。例如：仪表通道数是12路，公式中通道数以16计算） 7.模拟量输出：4～20mA(负载电阻≤550Ω)、0～20mA(负载电阻≤550Ω)、0～10mA(负载电阻≤1.1KΩ)、1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制）。 8.报警输出：最多18路报警继电器常开触点输出，触点容量3A/250VAC（阻性负载）。 9.配电：变送器配电电源，额定电压24VDC，最大电流250mA。 10.通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。 11.供电：电压范围85～264VAC；频率范围：50～60Hz；最大功耗：20VA。 12.工作条件：工作温度：-10～60℃；湿度：10～90％（无结露）。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

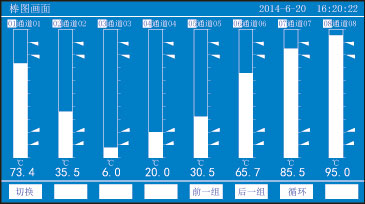

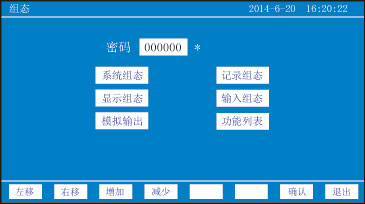

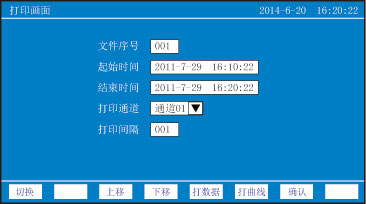

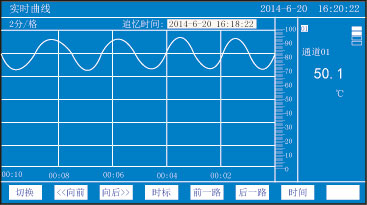

显示画面
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
仪表选型
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 备注：模拟输出通道数+继电器输出通道数≤18。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

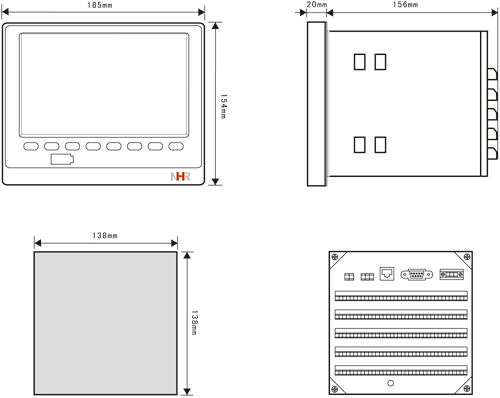

仪表外形尺寸及开孔尺寸
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

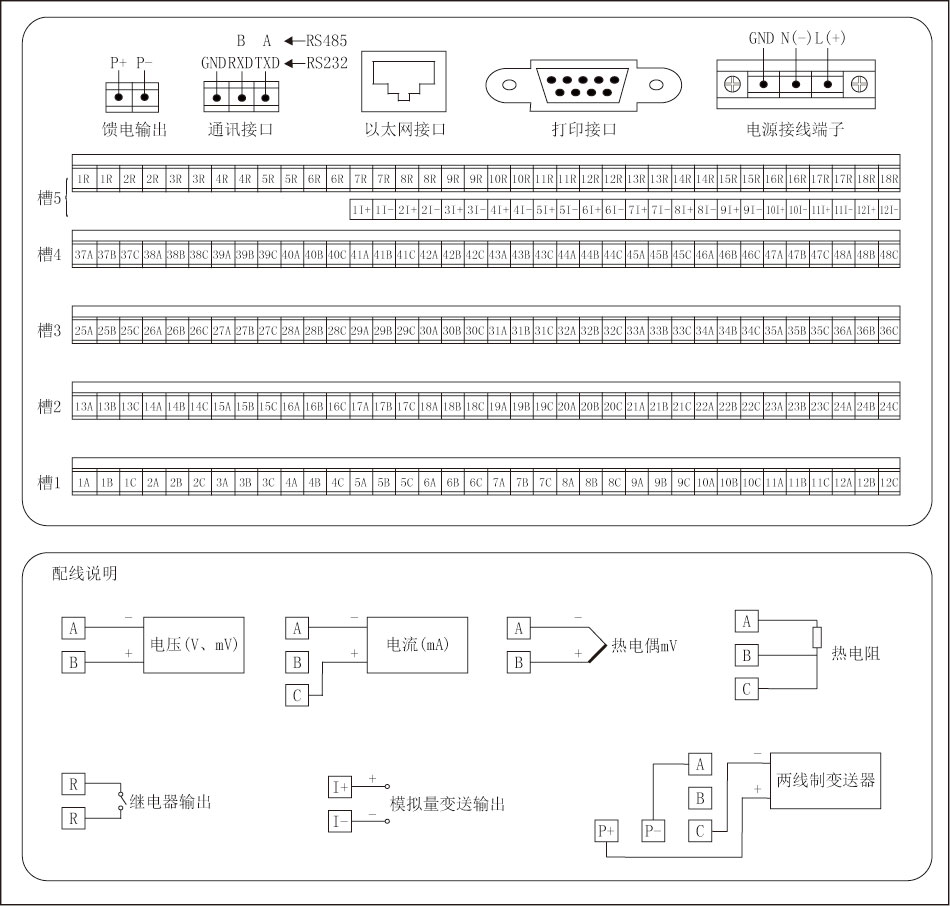

接线图
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
