NHR-TR00系列移相触发器适用于双向可控硅、两个单向可控硅反并联等交流相位控制,它分为单相移相触发器和三相移相触发器两种类型,采用DIN35mm导轨方式安装。产品具有锯齿波线性好、移相范围宽、控制方式简单,相位输出保护、输出电流大等优点,适用于半控、全控等桥式线路的相位控制。它可与多种温度控制器配合使用,广泛应用于电炉、窑炉、工业炉等行业的温度控制。
★带显示面板,可在现场直接修改参数以适应不同工况。
★具有移相控制功能,既可由面板手操,也可由外接电位器设定,或跟踪模拟输入值。
★具有电流或电压信号输入,同时输入可随时标定零点和满度以适应不同要求。
★具有内部限流设定或电位器限流设定功能。
★具有轻微过流、较大过流、三相不平衡、缺相报警等功能。
★连接方式多样,适用于可控硅不同应用组合。
主要技术参数
1、工作电源:AC220V±20V 50Hz±5%
2、工作环境:温度:0~50℃;湿度:10~85%(无结露);无强磁场;无强烈振动
3、输入信号:电流(4~20mA或0~10mA);电压(1~5V或0~10V)
4、输出能力:驱动可控硅 (触发脉冲4V/200mA,0.1mS)
5、安装方式:导轨式安装
6、安装尺寸:单相:155*110*60 mm (长*宽*高)
三相:250*110*64 mm (长*宽*高)

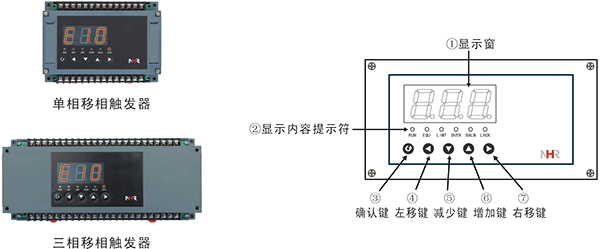

仪表外形尺寸
仪表接线
1、单相控制KP1(单向可控硅反并联)
2、单相控制KS1(双向可控硅)
3、单相控制KZ1(半控桥式整流)
4、三相单控KP1(单向可控硅反并联)
5、三相单控KS1(双向可控硅)
6、三相单控KZ1(半控整流)
7、三相全控KP3(单向可控硅反并联,△形接法或Y形接法星点不接N)
8、三相全控KS3(双向可控硅,△形接法或Y形接法星点不接N)
9、三相半控KY3(单向可控硅与整流管反并联,△形接法或Y形接法星点不接N)
10、三相半控整流KZ3
11、三相KP4(单向可控硅反并联,Y形接法星点接N)
12、三相KS4(双向可控硅,Y形接法星点接N)
注1:电位器设定或模拟输入只能两者选一,Com与Aut相连选择模拟输入;Com与Men相连选择电位器输入。
仪表选型
备注:1、单相移相触发器接线方式只能选择KP1、KS1、KZ1。
