安全认证

证书号	CNEx11.0458
防爆标志	【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证)
认证参数
端子	8-7、11-10
最大允许电压	Um=250V
电压	Uo=9.2V
电流	Io=23mA
功率	Po=53mW
电容	Co=3μF
电感	Lo=20mH

 接线图

模拟量输出接线图

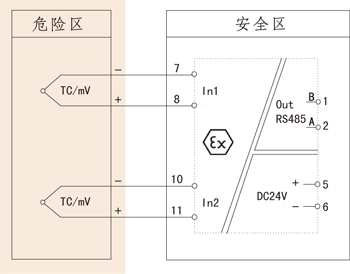

RS485输出接线图

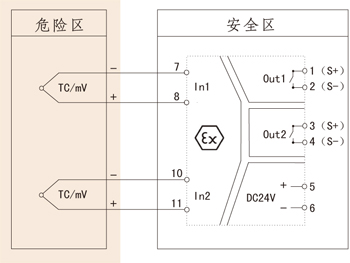

开关量输出接线图

端子号		端子说明
安全区（绿色）	1	OUT1（+）/B
	2	OUT1（-）/A
	3	OUT2（+）
	4	OUT2（-）
	5	POW（+）
	6	POW（-）
危险区（蓝色）	7	In1（TC-）
	8	In1（TC+）
	10	In2（TC-）
	11	In2（TC+）

 结构外型图

EVT：工作指示灯：仪表正常工作时，指示灯为绿色；输入信号有故障报警时；指示灯为红色。

35mm导轨式安装，安装时请注意卡位稳定、牢固。

请尽可能垂直安装，以利于仪表内部热量散发。

 技术参数

电源
额定工作电压范围	DC24V±10%
功耗	RS485输出:≤0.7W 模拟量输出:≤1.7W(单路)，≤2.1W(双路) 开关量输出:≤1.4W
危险侧
输入信号类型	各种标准热电偶信号（订货时确定或配置编程器自行编程）
安全侧
输出信号类型	模拟量输出，RS485信号输出，开关量输出
输出负载特性	电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ
RS485信号输出	传输延时≤10μs，信号传输率≤9.6kbps
开关量输出	继电器驱动能力：125VAC/0.6A，30VAC/2A 继电器响应时间：＜5ms 晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V 晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V
传输精度	0.2%FS±1字
绝缘强度
本安端与非本安端	2500Vrms（1min，无火花）
冷端补偿
补偿特性	每20℃误差±1℃（补偿范围：-25～+75℃）
环境条件
工作温度	0～50℃(无凝露、无结冰)
相对湿度	25%～85%RH
保存温度	-10～60℃(无凝露、无结冰)
标准
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）

 仪表选型

7

8

9

10

热电偶输入检测端隔离栅                               NHR-A32

-

□

/

□

-

□

/

□

位

规格

注释

| | | ↓ □

/

| | | ↓ □

| | | | | | | | | | | | | ↓ □

/

| | | | | | | | | | | | | ↓ □

7/8

<输入>

输入I/输入II(从列表中选择代码)

代码

类型

量程范围(℃)

X

无输入(仅限于第Ⅱ路)

00

B

400～1800

01

S

0～1600

02

K

0～1300

03

E

0～1000

04

T

-199.9～400.0

05

J

0～1200

06

R

0～1600

07

N

0～1300

09

Wre3-25

0～2300

20

0-20mV

全量程

22

0-100mV

全量程

9/10

<输出>

输出I/输出II(从列表中选择代码)

代码

类型

X

无输出（仅限于第II路）

0

4-20mA

模拟量输出

1

1-5V

2

0-10mA

3

0-5V

4

0-20mA

5

0-10V（不可切换）

D1

RS485输出（仅限于第I路）

485输出

K1

继电路接点

开关量输出

K2

晶体管

    注：仪表带两路输出时，有三种模式可选：
        a、模拟量输出+模拟量输出
        b、485输出+模拟量输出
        c、开关量输出+开关量输出
    订货时请在选型后标注输入量程范围。
    型号举例：NHR-A32-01/01-0/0（S/0~1600℃）
    热电偶输入检测端隔离栅，两路输入信号为S偶，两路输出信号为4-20mA，S偶的输入量程范围为0~1600℃。
