NHR-3100系列单相电量表

NHR-3100系列单相电量表

NHR-3100系列单相电量表为新一代可编程智能仪表，它采用大规模集成电路，应用数字采样技术，对单相电气线路中的电压、电流、有功、无功、功率因素、相位值、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。

详细介绍

 1415955134947645.gif五位LED数码显示。
    剪头2.gif可直接采集交流电压、电流信号，可测量有功功率、无功功率、视在功率、功率因数、工频周波及有功电能、无功电能、视在电能。
    1415955134947645.gif具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
    1415955134947645.gif具有上下限报警功能，带LED报警灯指示。
    1415955134947645.gif支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
    1415955134947645.gif具备多种外形尺寸及样式供用户选择。


1415954936304105.gif 测量参数
测量参数 测量范围 测量误差 分辨力 过载
电压 0.0～500.0V/AC ±(0.2%读数+0.1%量程) 0.1V 持续120%；瞬时2倍/30S
电流 0.03～5A/AC ±(0.2%读数+0.1%量程) 0.001A 持续120%；瞬时2倍/30S
有功功率 U*I*COSΦ PF=1.0;
±(0.4%读数+0.1%量程) 		0.1W
有功电能 9999.9 MWh 0.1KWh
无功功率 U*I*SINΦ PF=0.0;
±(0.4%读数+0.1%量程) 		0.1Var
无功电能 9999.9 MVarh 0.1KVarh
视在功率 U*I ±(0.4%读数+0.1%量程) 0.1VA
视在电能 9999.9 MVAh 0.1KVAh
功率因数 0.000～1.000 ±0.01 0.001
工频周波 45～65 Hz(50～500V) ±0.05Hz 0.01Hz
1415954891945365.gif 技术参数
输入
输入信号 交流0～500V输入，500V以上由电压互感器转换为满量程为100V的电压输入
  交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入
输出
输出信号 4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载 电流型≤500Ω，电压型≥250KΩ
报警输出 继电器，容量：AC220V/2A，DC24V/2A
通讯 MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps
累积脉冲 输出为OC门集电极开路，电压VCC≤48v，电流Iz≤50mA
电源
电源 DC20-29V，AC/DC100-240V  50/60Hz
功耗 ≤5W
其它参数
绝缘电阻
(输入/输出/电源之间) 		≥100MΩ（500VDC时）
绝缘强度
(输入/输出/电源之间) 		1500Vrms（1 min，无火花）
工作温度 0～50℃（无凝露、无结冰）
相对湿度 25%～85%RH
保存温度 -10～60℃（无凝露、无结冰）
1415954936304105.gif 仪表面板
1.jpg 2.jpg 3.jpg 1480924247841572.jpg
(A型)
外形尺寸：160*80*142mm
开孔尺寸：152*76mm
安装深度：130mm 		(C型)
外形尺寸：96*96*142mm
开孔尺寸：92*92mm
安装深度：130mm 		(D型)
外形尺寸：96*48*142mm
开孔尺寸：92*45mm
安装深度：130mm 		(R型)
外形尺寸：80*80*115mm
开孔尺寸：76*76mm
安装深度：95mm


1415954936304105.gif 仪表接线图

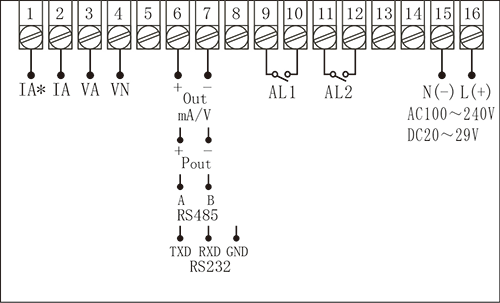

规格尺寸为A、C、D型接线图



规格尺寸为R型接线图


仪表各输入方式接线说明

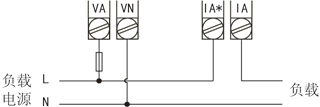

1-1、单相两线系统,采用无PT，无CT方式的接线图

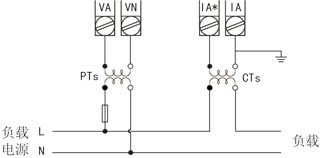

   1-2、单相两线系统,采用1PT，1CT方式的接线图


符号描述

剪头1.gif 仪表选型

NHR-3100□-□-□/□/□/□-□
        ① ② ③ ④ ⑤ ⑥ ⑦

①规格尺寸 ②输入类型
代码 宽*高*深 代码 测量类型
A
C
D
R 		160*80*142mm
96*96*142mm
96*48*142mm
80*80*115mm 		I
V
W
Ep
E3P
War
Eq
VA
Es
COS
Hz
55 		交流电流(0.03-5.00A)
交流电压(0.0-500.0V)
有功功率
有功电能
三相有功平衡功率（不可切换）
无功功率
无功电能
视在功率
视在电能
功率因数
工频周波
全切换
③输出类型
代码 输出类型(负载电阻RL)
X
0
1
2
3
4
8 		无输出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
特殊规格
④报警输出 ⑤通讯输出
代码 报警限数 代码 电压范围
X
2 		无输出
2限报警 		X
D1
D2 		无输出
RS485通讯（Modbus RTU）
RS232通讯（Modbus RTU）
⑥累积脉冲输出
⑦供电电源
代码 累积脉冲输出 代码 供电范围
X
P0 		无输出
累积脉冲输出（适用于电能累积） 		A
D 		AC100～240V (50/60Hz)
DC20～29V
备注：

1、规格尺寸为A、C、D型仪表，模拟量输出、通讯输出和累积脉冲输出在同组接线端子上，只能选择其中一种功能。

2、输出类型选择累积脉冲输出（按电压、电流倍率的1倍计算）时，请在订货时注明清楚测量类型和脉冲常数；

3、电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。

4、选型时必须完整，没有选到的功能项不能省略，必须用“X”补上。

   例1：NHR-3100A-W-0/2/X/X-A

   例2：NHR-3100R-W-0/2/D1/P0-A
